　LM3320 2通道模拟量输出模块


			输出通道：2通道输出精度(0～55℃)：2%FS 典型情况精度： 0.5%FS@25℃

输出特性
输出通道		4通道
输出范围	电压	0～10V
	电流	0～20mA
精度(0～55℃)		2%FS (FS表示满量程)
典型情况精度		0.5%FS@25℃ (FS表示满量程，@25℃表示在25℃)
设置时间	电压输出	<=10us
	电流输出	<=10us
驱动能力	电压	最小2000Ω
	电流	最大600Ω
隔离方式		光电隔离
隔离耐压		1500VAC

物理特性
外形尺寸(LWH)		75mm(L)×90mm(W)×70mm (H)
重量		<200g
功率消耗	+24VDC (扩展总线提供)	0mA

	+24VDC (外部提供)	80mA

	+5VDC (扩展总线提供)	60mA
工作温度		0℃～+55℃
存储温度		-40℃～+70℃
相对湿度		5%～95%，不凝结

模块状态	电源指示灯
工作正常	亮
没有接通电源或模块故障	灭

信号模式	量程范围	量程所对应的输入数据范围
信号模式	量程范围	十进制值	十六进制值
电压信号	0～10V	0～1638	0x00～0x666
电流信号	0～20mA	0～3277	0x00～0xCCD

端子定义与接线说明

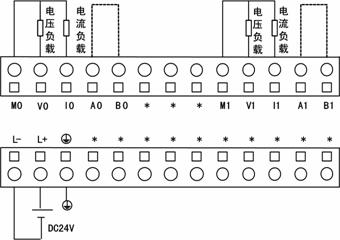

图1 LM3320模块端子定义与接线图

说明:

1.模块的端子标记规则统一为从上往下、从左往右递增；
2.图1中的L+、L-分别为外接24VDC电源的正端和负端；
3.图1中的M0、M1为公共端；
4.图1中的V0、V1分别为外接电压型负载的输出端；
5.图1中的I0、I1分别为外接电流型负载的输出端；
6.图1中I0端外接电流型负载时,A0、B0需短接, I1端外接电流型负载时，A1、B1需短接；
7.“ * ” 表示此通道接保护地；

等效电路

图2 LM3320电压输出通道等效电路图

输出通道（AO）电压信号输出等效电路如图2所示。

图3 LM3320电流输出通道等效电路图

输出通道（AO）电流信号输出等效电路如图3所示。

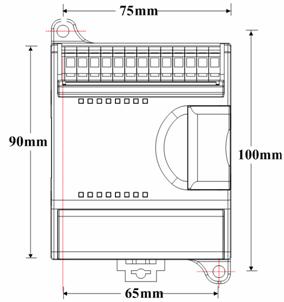

尺寸图
