　LM3312 4通道热电阻输入模块


			输入通道：4通道提供了与Cu50、Pt100两种热电阻一次测温元件进行连接的接口用于采集并处理从现场来的热电阻的电阻值输入信号输入精度：±1℃@25℃,全量程采样刷新时间：450ms (每4通道)

输入特性
输入通道	4通道
输入类型	Cu50、Pt100
输入范围	Cu50(-50-140.1℃)
	Cu50(-50-150℃)
	Pt100(-150-157.2℃)
	Pt100(-150-619.6℃)
输入精度 (单极性)	±1℃@25℃,全量程
温度漂移	±100ppm/℃
隔离方式	现场和系统数字部分隔离，通道间不隔离
隔离耐压	1000VDC
差模抑制比	优于70dB@50Hz
采样刷新时间	450ms(每4通道)
断线检测	支持

物理特性
外形尺寸(LWH)		75mm(L)×90mm(W)×70mm (H)
重量		160g
功率消耗	+24VDC (扩展总线提供)	0mA
	+24VDC (外部提供)	50mA
	+5VDC (扩展总线提供)	60mA
工作温度		0℃～+55℃
存储温度		-40℃～+70℃
相对湿度		5%～95%，不凝结

模块状态	错误指示灯ERROR	电源指示灯
工作正常	灭	亮
没有接通电源	灭	灭
配置不正确或者模块故障	亮	亮
断线或者信号超出输入范围	闪烁	亮

输入信号范围	量程所对应的输入数据范围
Cu50 (-50-140.1℃)	-500～1401
Cu50 (-50-150℃)	-500～1500
Pt100 (-150-157.2℃)	-1500～1572
Pt100 (-150-619.6℃)	-1500～6196

端子定义与接线说明

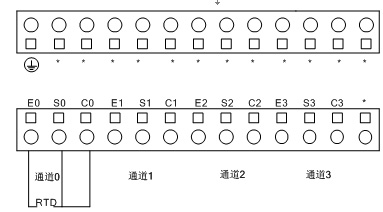

图1 LM3312模块端子定义与接线图

图2 RTD四线制接法

说明：

1.模块的端子标记规则统一为从上往下、从左往右递增；
2.图1上排端子左侧的L+、L-分别是为模块提供24VDC电源的正端和负端接线端子；
3.本模块可测量4个通道热电阻信号,接线方式可以是两线制、三线制或四线制。如果是两线制请将S、C短接,E和S间跨接热电阻。如果是三线制，热电阻一端连到E,另一端两根线分别连到S和C。四线制接法如图2所示。
4.“ * ”表示此通道不接线或无实际物理连接。

尺寸图
