 LM3231
4通道数字量输入/4通道继电器输出模块
 |
|
|
|
| |
 |
|
- 输入通道：4通道
输出通道：4通道
- 输入额定工作电压：24V DC
输出额定负载电压：24V DC或220V AC
- 输出类型：继电器
|
|
|
| |
输入特性 |
输入通道 |
4通道 |
输入类型 |
漏型/源型 |
输入电压 |
24V DC |
允许范围 |
0V DC～30V DC |
逻辑1信号 |
15～30V DC允许最小电流3mA
|
逻辑0信号 |
0～5V DC允许最大电流1mA
|
输入延迟时间 |
<10ms(额定输入电压) |
隔离方式 |
光电隔离 |
隔离组 |
1组 |
隔离耐压 |
1000VDC |
|
输出特性 |
输出通道 |
4通道 |
输出类型 |
继电器 |
输出电压 |
24V DC或24 V AC ～230V AC
|
|
允许范围 |
5V DC～30V DC或5V AC～250V AC |
公共端输出电流总和 |
<10A |
输出开关容量 |
2A，阻性负载 |
最小负载 |
10mA(触点电压为5VAC或5VDC) |
过流保护 |
无 |
接通状态阻抗 |
<0.2Ω |
隔离组 |
1组 |
线圈与触点间隔离电压 |
3000VAC,1分钟；漏电流1mA |
触点间隔离电压 |
750VAC,1分钟；漏电流1mA |
隔离电阻(最小) |
触点间或线圈与触点间均100MΩ(500VDC时)
|
|
触点开关延迟时间 |
<10ms |
触点开关频率(最大) |
1Hz |
继电器机械寿命 |
无负载时，可达10,000,000次以上；
额定阻性2A负载时，可达100,000次以上
|
|
|
物理特性 |

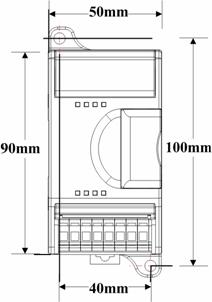

外形尺寸(L*W*H) |
50mm(L)×90mm(W)×70mm(H) |
重量 |
120g |
功率消耗 |
+24VDC(扩展总线提供) |
20mA |
+24VDC(外部提供)
|
输入20 mA输出根据实际负载计算
|
+5VDC(扩展总线提供) |
90mA |
工作温度 |
0℃～+55℃ |
存储温度 |
-40℃～+70℃ |
相对湿度 |
5%～95%，不凝结 |
|
通道指示灯状态(绿) |
含义 |
ON(亮) |
对应通道导通 |
OFF(灭) |
对应通道截止 |
|
|
|
说明：
1 模块的端子标记规则统一为从上往下、从左往右递增；
2 图1中输入通道(DI)的M端表示外接DI的公共端，用户可以将M端接到24VDC传感器电源的正端或负端，以适应源型/漏型的DI；
3 图1中输出通道(DO)的L为输出的负载驱动电源端端子，可以是直流供电，也可以是交流供电；
4 “ * ”表示此通道不接线或无实际物理连接。
|
|

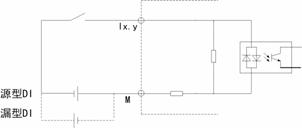

LM3231输入通道（DI）等效电路图

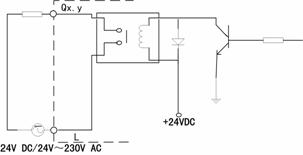

LM3231输出通道（DO）等效电路图
|
|
|
