　LM3230 4通道数字量输入/4通道晶体管输出模块


			输入通道：4通道输出通道：4通道输入额定工作电压：24VDC 输出额定负载电压：24VDC

输入特性
输入通道	4通道
输入类型	漏型/源型
输入电压额定值	24V DC
允许范围	0～30V DC
逻辑1信号	15～30V DC 允许最小电流3mA
逻辑0信号	0～5V DC 允许最大电流1mA
输入延迟时间	<10ms(额定输入电压)
隔离方式	光电隔离
隔离组	1组
隔离耐压	1000VDC

输出特性
输出通道		4通道
输出类型		晶体管
输出电压		24V DC
允许范围		20.4V DC～28.8V DC
晶体管导通压降		<0.5V (输出逻辑“1”，电流为1A时)
隔离方式		光电隔离
逻辑“1”的单点输出最大电流		1A
逻辑“0”的最大漏电流		1mA
浪涌电流		<8A，100ms
接通状态阻抗 (接触阻抗)		<0.2Ω
内置保护		每组带可恢复熔断器；8A，25℃
响应时间	状态“0”到“1”	<1ms
	状态“1”到“0”	<1ms
隔离组		1组
隔离耐压		1000VDC

物理特性
外形尺寸(LWH)		50mm(L)×90mm(W)×70mm(H)
重量		120g
功率消耗	+24VDC(扩展总线提供)	0mA
	+24VDC(外部提供)	输入20 mA输出根据实际负载计算
	+5VDC(扩展总线提供)	90mA
工作温度		0℃～+55℃
存储温度		-40℃～+70℃
相对湿度		5%～95%，不凝结

通道指示灯状态(绿)	含义
ON(亮)	对应通道导通
OFF(灭)	对应通道截止

端子定义与接线说明

图1 LM3230端子定义与接线图

说明:

1.模块的端子标记规则统一为从上往下、从左往右递增；
2.图1中输入通道(DI)的M端表示外接DI的公共端，用户可以选择将M端接到传感器电源24VDC的正端或者是负端，以适应源型/漏型的DI；
3.图1中输出通道(DO)的L+和L-分别为接外接负载时负载的24VDC驱动电源正负端；
4.“ * ”表示此通道不接线或无实际物理连接。

等效电路

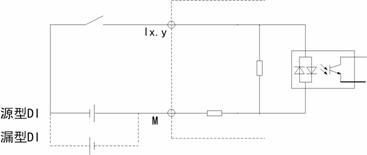

LM3230输入通道（DI）等效电路图

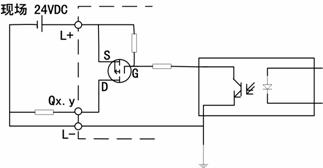

LM3230输出通道（DO）等效电路图

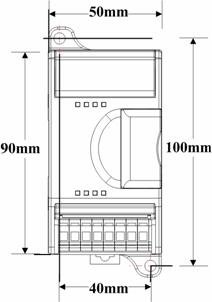

尺寸图
