  • 数字量扩展模块
    		•

    　LM3210 8通道数字量输入模块


    • 输入通道：8通道
    • 额定工作电压为 24VDC


    输入特性

    输入通道

    8通道

    输入类型

    漏型/源型

    输入电压额定值

    24V DC

    允许范围

    0V DC～30V DC

    逻辑1信号

    15～30V DC 允许最小电流3mA

    逻辑0信号

    0～5V DC 允许最大电流1mA

    输入延迟时间

    <10ms (额定输入电压时)

    隔离方式

    光电隔离

    隔离组

    2组

    隔离耐压

    1000VDC

    物理特性

    外形尺寸(L*W*H)

    50mm(L)×90mm(W)×70mm(H)

    重量

    110g

    功率

    消耗

    +24VDC
    (扩展总线提供)

    0mA

    +24VDC (外部提供)

    40mA

    +5VDC
    (扩展总线提供)

    60mA

    工作温度

    0℃～+55℃

    存储温度

    -40℃～+70℃

    相对湿度

    5%～95%，不凝结

    通道指示灯状态(绿)

    含义

    ON(亮)

    对应通道导通

    OFF(灭)

    对应通道截止
    • 端子定义与接线说明




    图1 LM3210模块端子定义与接线图

    说明:

    1.模块的端子标记规则统一为从上往下、从左往右递增；
    2.图1中输入通道(DI)的1M、2M端表 示外接DI的公共端，用户可以选择将M端接到24VDC传感器电源的正端或者是负端，以适应源型/漏型的DI；
    3.“ * ”表示此通道不接线或无实际物理连接。
    • 等效电路

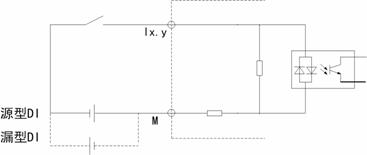

    LM3210输入通道（DI）等效电路图

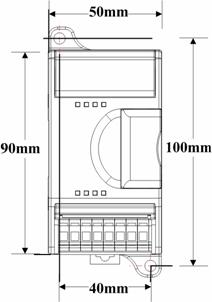

    • 尺寸图
