LM3107E 23I/O 继电器输出模块
|
 |
|
- 额定工作电压为220VAC
- 自带23点I/O
- 提供12通道DC24V输入/8通道继电器输出、2通道模拟量输入/1通道模拟量输出处理
- 程序存储空间： 120KB
- 中断输入：4点
- 扩展模块数量：4个
|
| |
|
|
|
|
|
|
|
CPU特性 |
本机I/O |
12通道DC24V输入/8通道继电器输出、
2通道模拟量输入/1通道模拟量输出 |
扩展模块数量 |
4个 |
高速计数器 |
单相计数器：3点，100KHz
两相计数器：2点，100KHz |
高速输出 |
无 |
脉冲捕捉 |
4点 |
中断输入 |
4点 |
模拟电位器 |
2个，数值设定范围：0～255 |
用户程序存储空间 |
120 K字节 |
掉电保持区 |
6K字节 |
定时器 |
不限点(最小单位为1ms) |
计数器 |
不限点(最大计数范围：16位) |
运算速度 |
0.37μs(基本指令) |
|
|
电源规格 |
电源电压 |
220V AC@50Hz |
允许范围 |
85～264V AC @ 47～63Hz |
电流消耗(MAX) |
300mA@85VAC;100mA@264VAC |
输出电压 |
24V DC |
允许范围 |
22.8V DC～25.2V DC |
对外输出电流 |
+24VDC(提供扩展总线) |
180mA |
+24V DC(对外提供) |
260mA |
+5V DC(提供扩展总线) |
600mA |
短路保护 |
400mA，24VDC输出 |
|
|
通讯特性 |
通讯接口 |
1个RS232(不隔离) |
通讯协议 |
专有协议/MODBUS RTU协议/自由协议 |
|
|
开关量输入特性 |
输入类型 |
漏型/源型 |
输入电压额定值 |
24V DC |
允许范围 |
0V DC～30V DC |
逻辑1信号 |
15～30VDC(允许最小电流3mA) |
逻辑0信号 |
0～5V DC(允许最大电流1mA) |
输入延迟时间 |
<0.6ms(额定输入电压) |
隔离方式 |
光电隔离 |
隔离组 |
2组 |
隔离耐压 |
1000VDC@5mA1分钟 |
|
|
|
开关量输出特性 |
输出类型 |
继电器 |
输出电压 |
24V DC或24 V AC ～230V AC |
允许范围 |
5V DC～30V DC或5V AC～250V AC |
公共端输出电流总和 |
<8A |
输出开关容量 |
2A，阻性负载 |
最小负载 |
10mA(触点电压为5VAC或5VDC) |
过流保护 |
无 |
接通状态阻抗 |
<0.2Ω |
隔离组 |
2组 |
线圈与触点间隔离电压 |
3000VAC，1分钟，漏电流1mA |
触点间隔离电压 |
750VAC，1分钟，漏电流1mA |
隔离电阻（最小） |
触点间或线圈与触点间均为100MΩ（500VDC时） |
触点开关延迟时间 |
<10ms |
触点开关频率（最大） |
1Hz |
继电器机械寿命 |
无负载时，可达10,000,000次以上；
额定阻性2A负载时，可达100,000次以上
|
|
|
输入范围 |
电压：0～10V 电流：0～20mA |
输入精度（单极性） |
1%FS@25℃ |
输入阻抗 |
1MΩ（电压），250Ω（电流） |
最大输入电流 |
30mA |
最大输入电压 |
30V |
隔离方式 |
现场和系统数字部分不隔离，通道间不隔离 |
阶跃响应时间 |
<20ms(不滤波并且不含扫描时间) |
|
|
模拟量输出特性 |
输出范围 |
电压：0～10V 电流：0～20mA |
输出精度（单极性） |
1%FS@25℃ |
驱动能力 |
电压：最小2000Ω；电流：最大600Ω |
设置时间 |
电压输出<=2ms; 电流输出<=2ms |
隔离方式 |
不隔离 |
输出刷新时间 |
1个扫描周期 |
|
| |
物理特性 |
尺寸规格(L*W*H) |
125mm(L)×90mm(W)×70mm(H) |
重量 |
400g |
工作温度 |
0℃～+55℃ |
存储温度 |
-40℃～+70℃ |
相对湿度 |
5%～95%(无凝结) |
功率消耗 |
300mA@+5V; 80mA@+24V |
|
| |
- 端子定义与接线
|
|
LM3107E模块用AC220供电。图1是一种典型的现场接线示例，为CPU模块供电的外接输入电源AC220V和保护地接到上排端子的右侧(橙色端子)，模块对外提供的输出电源24VDC从下排端子的右侧接出。
|
1 模块的端子标记规则统一为从左往右递增；
2 图1中开关量输入通道(DI)的1M端子为外接DI的公共端；
用户可以选择将1M端接到24VDC传感器电源的正端或者是负端，以适应源型/漏型的DI；
3 图1中开关量输出通道(DO)的1L和2L分别为两组输出的负载驱动电源端端子，可以是直流供电，也可以是交流供电；
4 图1中V0、I0、M0为模拟量输出端子，RA、A+、RB、B+、M为模拟量输入端子，电压输入接A+和M，电流输入把RA和A+短接；
4 上排端子右侧的L和N分别接给模块供电的AC220V火线和零线接线端， 表示保护地；
5 下排端子右侧的VO＋、VO－分别为CPU模块外供+24VDC电源的正负接线端子；
6 “*”表示此通道不接线或无实际物理连接。 |
上排端子 |
端子说明 |
下排端子 |
端子说明 |
RA |
A通道电流输入端 |
V0 |
电压输出端 |
A+ |
A通道电压输入端 |
I0 |
电流输出端 |
M |
模拟量输入公共端 |
M0 |
模拟量输出公共端 |
B+ |
B通道电压输入端 |
1M |
外接输入公共端 |
RB |
B通道电流输入端 |
I0.0 |
普通输入/高速计数输入端 |
1L |
输出公共端 |
I0.1 |
普通输入/高速计数输入控制端 |
Q0.0 |
普通输出端 |
I0.2 |
普通输入/高速计数输入端 |
Q0.1 |
普通输出端 |
I0.3 |
普通输入/高速计数输入控制端 |
Q0.2 |
普通输出端 |
I0.4 |
普通输入/普通计数输入端 |
Q0.3 |
普通输出端 |
I0.5 |
普通输入/普通计数输入控制端 |
2L |
输出公共端 |
I0.6 |
普通输入/高速计数输入/外部中断输入/脉冲捕捉输入端 |
Q0.4 |
普通输出端 |
I0.7 |
普通输入/外部中断输入/脉冲捕捉输入端 |
Q0.5 |
普通输出端 |
2M |
外接输入公共端 |
Q0.6 |
普通输出端 |
I1.0 |
普通输入/外部中断输入/脉冲捕捉输入端 |
Q0.7 |
普通输出端 |
I1.1 |
普通输入/外部中断输入/脉冲捕捉输入端 |
|
保护地 |
I1.2 |
普通输入端 |
N |
零线 |
I1.3 |
普通输入端 |
L |
火线 |
VO- |
外供24VDC负端 |
|
|
VO+ |
外供24VDC正端 |
|
|

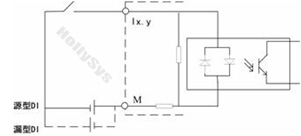

LM3107E数字量输入通道等效电路图
LM3107E数字量输出通道等效电路图
|
|
|
| |
