LM3104 8通道数字量输入/6通道数字量输出CPU模块 |
 |
 |
|
- 额定工作电压：DC24V
- 自带14点I/O
- 提供8通道DC24V输入/6通道晶体管输出处理
- 程序存储空间：
28K/120K字节
- 中断输入：2点
- 可连接扩展模块数量：2个
|
|
|
|
|
|
CPU特性 |
本机I/O |
8通道24VDC输入 6通道晶体管输出 |
可连接扩展模块数量 |
2个(不能连接以太网模块) |
高速计数器 |
单相计数器：3点，100KHz
两相计数器：2点，100KHz |
高速输出 |
1点 20KHz |
脉冲捕捉 |
2点 |
中断输入 |
2点 |
模拟电位器 |
2个，数值设定范围：0～255 |
用户程序存储空间 |
28K/120K字节 |
掉电保持区 |
无/有 |
密码保护 |
有 |
实时时钟 |
无/有 |
定时器 |
不限点(1ms为最小单位) |
计数器 |
不限点(最大计数范围：16位) |
基本指令 |
340条 |
G3指令 |
47条 |
运算速度 |
0.37μs(布尔量运算指令) |
|
|
电源规格 |
电源电压 |
24V DC |
允许范围 |
20.4V DC～28.8V DC |
电流消耗(MAX) |
1300mA |
输出电压 |
24V DC |
允许范围 |
22.8V DC～25.2V DC |
对外输出电流 |
+24VDC(提供扩展总线) |
300mA |
+24V DC(对外提供) |
300mA |
|
+5V DC(提供扩展总线) |
800mA |
短路保护 |
400mA，24VDC输出 |
|
|
通讯特性 |
通讯协议 |
1个RS-232(不隔离) |
通讯接口 |
专有协议/MODBUS/自由协议 |
|
|
输入特性 |
输入类型 |
漏型/源型 |
输入电压额定值 |
24V DC |
允许范围 |
0V DC～30V DC |
逻辑1信号 |
15～30V DC，允许最小电流3mA |
逻辑0信号 |
0～5V DC，允许最大电流1mA |
输入延迟时间 |
<0.6ms(额定输入电压) |
隔离方式 |
光电隔离 |
隔离组 |
2组 |
隔离耐压 |
1000VDC |
|
|
|
输出特性 |
输出类型 |
晶体管 |
输出电压 |
24V DC |
允许范围 |
20.4V DC～28.8V DC |
晶体管导通压降 |
<0.5V(输出逻辑“1”，电流为1A时) |
接通状态阻抗(接触阻抗) |
<0.2Ω |
逻辑“1”单点输出最大电流 |
1A |
逻辑“0”的最大漏电流 |
1mA |
公共端输出电流总和 |
<4A |
隔离方式 |
光电隔离 |
隔离组 |
2组 |
隔离耐压 |
1000VDC |
响应时间(状态“0”到“1”或“1”到“0”)
|
普通输出 <1ms,高速脉冲输出<10us |
|
|
物理特性 |

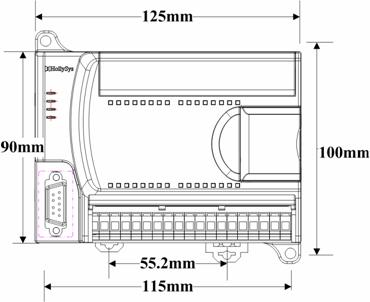

尺寸规格(L*W*H) |
125mm(L)×90mm(W)×70mm(H) |
重量 |
310g |
工作温度 |
0℃～+55℃ |
存储温度 |
-40℃～+70℃ |
相对湿度 |
5%～95%(无凝结) |
|
|
|

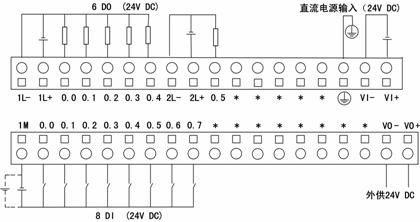

LM3104模块用直流24V供电，上排端子为输出通道(DO)，下排端子为输入通道(DI)。图1是一种典型的现场接线示例，为CPU模块供电的外接输入电源24VDC和保护地接到上排端子的右侧(橙色端子)，模块对外提供的输出电源24VDC从下排端子的右侧接出。 |
图1 LM3104模块端子定义与接线图
|
说明：
1 模块的端子标记规则统一为从上往下、从左往右递增；
2 图1中输入通道(DI)的1M端子为外接DI的公共端，用户可以选择将1M端接到24VDC传感器电源的正端或者是负端，以适应源型/漏型的DI；
3 图1中输出通道(DO)的1L+和1L-分别接负载驱动电源24VDC的正负端,同样2L+和2L-分别接另一路(或同一路)24VDC的正负端；
4 上排端子右侧的VI+和VI-分别接给模块供电的24VDC的正负端,  表示保护地；
5 下排端子右侧的VO+、VO-分别为CPU模块外供24VDC电源的正负接线端子;
6 “*”表示此通道不接线或无实际物理连接。 |
上排端子 |
端子说明 |
下排端子 |
端子说明 |
1L- |
负载驱动电源GND |
1M |
外接输入公共端 |
1L+ |
负载驱动电源+24VDC |
I0.0 |
普通输入/高速计数输入端 |
Q0.0 |
普通输出端 |
I0.1 |
普通输入/高速计数输入控制端 |
Q0.1 |
普通输出端 |
I0.2 |
普通输入/高速计数输入端 |
Q0.2 |
普通输出端 |
I0.3 |
普通输入/高速计数输入控制端 |
Q0.3 |
普通输出或高速脉冲输出端 |
I0.4 |
普通输入端 |
Q0.4 |
普通输出端 |
I0.5 |
普通输入端 |
2L- |
负载驱动电源GND |
I0.6 |
普通输入/高速计数输入端/
外部中断输入端/脉冲捕捉输入端 |
2L+ |
负载驱动电源+24VDC |
I0.7 |
普通输入/外部中断输入端/
脉冲捕捉输入端 |
Q0.5 |
普通输出端 |
* |
(不接线) |
* |
(不接线) |
* |
(不接线) |
* |
(不接线) |
* |
(不接线) |
* |
(不接线) |
* |
(不接线) |
* |
(不接线) |
* |
(不接线) |
* |
(不接线) |
* |
(不接线) |
|
保护地 |
* |
(不接线) |
VI- |
24VDC电源负端 |
* |
(不接线) |
VI+ |
24VDC电源正端 |
VO- |
外供24VDC电源负端 |
|
|
VO+ |
外供24VDC电源正端 |
|
|
|

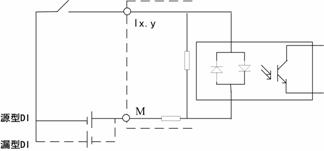

LM3104输入通道等效电路图 |
|

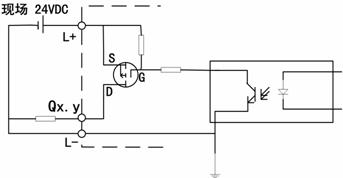

LM3104输出通道等效电路图
|
|
|
| |
| |
