LK850端子接线图（四线制电流信号）

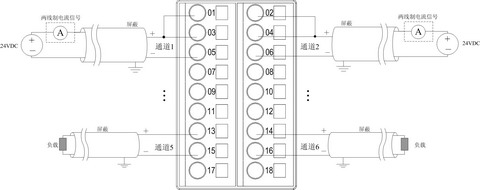

LK850端子接线图（二线制电流信号）

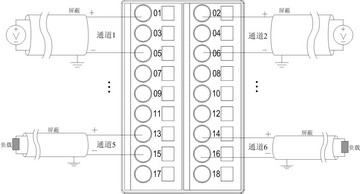

LK850端子接线图（电压信号）

型号

LK850

工作电压

24VDC±10%

输入通道数

4路，电压或电流输入

输出通道数

2路，电压或电流输出

输入信号

电压：-10.4V～+10.4V/
0～5.2V/0～10.4V；
电流：0～21mA/4～20mA

输出信号

电压：-10.4V～+10.4V/
0～5.2V/0～10.4V；
电流：0～21mA/4～20mA

分辨率

16位

分辨率

16位

输入阻抗

>1MΩ－电压模式

断路检测

有

247Ω－电流模式

输出过压保护

有

过压保护

30VDC－电压模式

输出短路保护

有

8VAC/DC－电流模式

共模抑制比

>60dB@50Hz或60Hz

共模抑制比

>70dB@50Hz或60Hz

建立时间

阻性负载：0.1ms

全通道扫描周期

400μs

容性负载：3.5ms

感性负载：0.5ms

25℃环境温度下测量精度

刚校准后<0.2%－电压模式

驱动能力

阻性负载：>2000Ω－电压模
式，0～600Ω－电流模式

刚校准后<0.3%－电流模式

容性负载：<1μF－电压模式

校准周期

12个月

感性负载：<1mH－电流模式

温漂

25ppm/℃(Max.)－电压模式

25℃环境温度下输出精度

<0.2%－电压模式，
<0.3%－电流模式

35ppm/℃(Max.)－电流模式

校准周期

12个月

工作范围内测量精度

0.4%－电压模式

温漂

25ppm/℃(Max.)－电压模式

0.5%－电流模式

50ppm/℃(Max.)－电流模式

重复精度

0.05%

工作范围内输出精度

0.4%－电压模式，
0.5%－电流模式

重复精度

0.05%

时间戳和时间同步功能

有

高速串行I/O总线

通信速率

32Mbps

收发方式

同步收发

总线冗余

－

隔离

通道间

－

系统与现场间

隔离，隔离电压为500VAC测试1min，漏电流为5mA

背板电流消耗

180mA@24VDC，Max.

环境条件

工作温度

0℃～+60℃

存储温度

-40℃～+70℃

相对湿度

5％～95％无凝结

物理特性

外形尺寸

35mm ×100mm ×100mm（宽×高×深）

重量

180g

防混销

F0

安装方式

仅限本地背板LK101、LK102、LK121
