| 产品特点 |
高性能
配置工业级100MHz /266MHz /533MHz处理器，拥有纳秒级（13ns）的处理速度
系统I/O容量大，数字量I/O最多可达57344点，模拟量I/O最多可达3584点，可灵活配置，满足不同用户的需求
具有大容量内存，用于程序，最大16MB；用于数据，最大64MB+1MB掉电保持区
强大的模拟量处理功能
高可靠性
提供冗余系统的解决方案，支持电源冗余、CPU冗余、以太网冗余、总线冗余。通过冗余配置的CPU，以及内置的冗余PROFIBUS-DP总线接口，保证系统的核心运行可靠
具备良好的电磁兼容性，现场到系统、通道与通道间采用隔离措施
具有通信故障时的输出保持或输出预置功能
低功耗设计，CPU模块功耗在5W左右，I/O模块功耗在2W左右
易用性和易维护性
模块支持带电插拔，更换模块时无需中断系统运行，新模块将会自动进行数据的初始化设置，并快速与CPU建立通信
模块智能化程度高，可实现强大的自诊断功能（诊断至通道），简化了用户的故障判断
编程软件符合IEC61131-3国际标准，具有LD、IL、FBD、ST、SFC和CFC六种编程语言
灵活的SD存储卡，可进行工程恢复及备份复制，使系统维护更加方便、快捷
背板上设计有防混销，以避免插错模块
外形小巧，易于安装，既可分散，也可集中
开放性和灵活性
支持多种通信协议，如TCP/IP、PROFIBUS-DP、MODBUS、DeviceNet、自由口等协议
采用开放式设计，可为各类HMI软件提供标准接口
强大的扩展能力，用户可根据实际系统规模和功能需求，对系统进行扩展
提供普通和高速两种不同类型、不同成本的I/O模块，可灵活选配普通I/O模块或高速I/O模块
设计新颖
小型化设计，结构紧凑，大大节省了系统的安装空间
独特的接线端子设计，接线端子固定在背板上，独立于I/O模块，可直接更换模块而无需重复接线，从而节省了时间
集成度高，内置多种通信接口，包括冗余PROFIBUS-DP总线接口、以太网接口、RS232接口、RS232/RS485接口（组态可选）
I/O模块与CPU之间的数据通信可采用高速背板总线，也可采用PROFIBUS-DP总线，根据不同的应用场合为用户提供高性能的、实用的、经济的解决方案
|
|

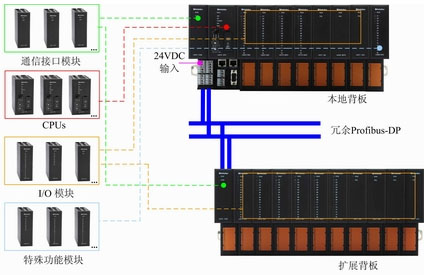

| 硬件结构体系 |
| LK系统由CPU模块、I/O模块、通信模块、特殊功能模块、背板等组成，用户可根据不同的应用场合、不同的需求灵活地进行自由组合，以满足自动控制的广泛应用。 |
|
| |
CPU模块
是整个系统的核心，用于执行程序，处理本地I/O模块和过程数据，通过现场总线控制分布I/O模块
提供多种型号CPU模块供用户选择，内置PROFIBUS-DP 接口和以太网接口，能满足各种应用需求
CPU模块的面板上提供LED指示灯、工作模式选择开关、站地址拨码、SD存储卡槽和备用电池槽
|
| |
I/O模块
用于数字量输入/输出（DI/DO）以及模拟量输入/输出（AI/AO）信号的处理
提供多种类型的I/O模块满足不同应用需求，从高速离散控制到过程控制
可组态的I/O通道和多种类型的I/O电路设计，使得I/O模块应用灵活，可满足各种应用要求，包括漏型/源型DI、交流型DI、晶体管/双向晶闸管型DO、继电器型DO、电压/电流型AI、热电偶AI、热电阻AI、电压/电流型AO等
通信接口模块
用于系统扩展及与第三方设备通信
支持TCP/IP、PROFIBUS-DP、MODBUS、DeviceNet、自由口等协议
特殊功能模块
专门用于高速计数、SOE、定位、凸轮控制等任务
背板
用于安装所有模块，并提供CPU与其他模块之间的数据通信总线
包括本地背板和扩展背板，本地背板用于安装CPU模块、高速或普通I/O模块、通信接口模块、特殊功能模块，扩展背板用于安装通信接口模块和普通I/O模块
|

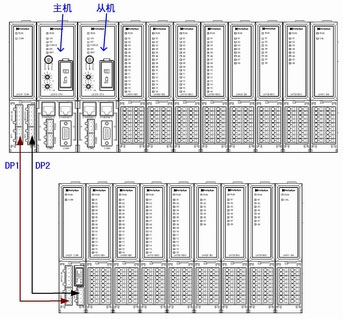

冗余系统
对于一些可靠性要求较高的控制场合，如连续过程控制中，控制器发生故障后重新启动费用相当高，或者设备停机后会造成重大经济损失的场合等等，LK可为用户提供冗余系统的解决方案，支持电源冗余、CPU冗余、以太网冗余和总线冗余。
LK冗余系统包括支持冗余功能的CPU模块、PROFIBUS-DP通信接口模块、本地背板（双CPU插槽）、扩展背板和普通的I/O模块组成，两个CPU之间的数据同步通过高速背板总线，无需专门的同步模块。
|
|
CPU冗余
支持冗余功能的CPU模块需要安装在带双CPU插槽的本地背板上
上电后，安装在本地背板上的冗余CPU模块自动被设置成主、从方式
主机、从机同步执行用户程序，主机控制输出，从机备份，当主机故障时，从机自动切换为主机，保证系统的正常运行
以太网冗余
在CPU模块内集成有2个以太网接口，由背板引出，双网冗余配置，采用标准RJ45接口，符合IEEE802.3/u标准，通信速率10M/100Mbps自适应，传输介质为双绞线（UTP5类线）
总线冗余
在CPU模块内集成有冗余PROFIBUS-DP总线接口，是主站CPU模块与远程I/O模块进行数据交换的通信接口，实现主站和从站之间的双向数据传输
冗余总线接口配置，采用PROFIBUS-DP现场总线，符合IEC61158 国际标准和EN50170欧洲标准，波特率从9.6Kbps～1.5Mbps可选
|
