　体系结构


　 　　KDN-K3系列PLC的硬件包括CPU和扩展模块两大类，这两类模块可以灵活组合出适应绝大多数应用的完整自动化系统

  　　CPU模块是系统的控制中心，用户将EasyProg生成的控制程序、系统配置信息等下载到CPU中，CPU启动后以循环方式执行用户程序，每个循环中都要读入过程信息、进行逻辑计算、输出运算结果，同时还要定时或按用户设定时间处理通讯、高速计数、事件中断等过程。每个系统只能有一个CPU模块，排列在最左端，扩展模块从CPU右侧的16针总线接口接入


  　　扩展模块分为“扩展I/O模块”和“扩展功能模块”，扩展I/O模块上没有数据处理单元，只向/从CPU发送/接受过程状态数据，如DI、DO、AI、AO。扩展功能模块一般带有智能处理器，可以独立完成特定的功能，如通讯模块。CPU通过扩展总线控制这些模块的工作模式和交换数据，并向扩展模块提供工作电源。

  　　KDN-K3有四种规格的模块，所有模块宽度、高度均一样，长度分别为200、125、75、50mm，200和125mm的模块用于CPU，75和50mm的模块用于扩展模块。合理的设计使得无论怎样组合都使系统具有优美的外观。

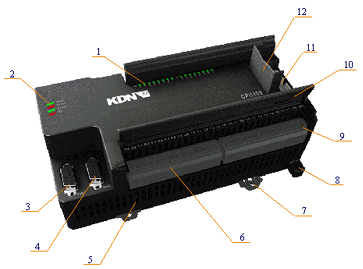

  部件名称(以CPU308为例)


1. I/O状态指示灯
2. CPU状态指示灯
3.编程接口（RS232）
4.通讯接口（RS485）
5.散热孔
6.信号线连接端子
7. 35mm导轨卡接滑块
8. M4螺钉安装孔
9.负载电源输出端子
10.端子盖板
11.扩展模块接口
12.扩展接口盖板
