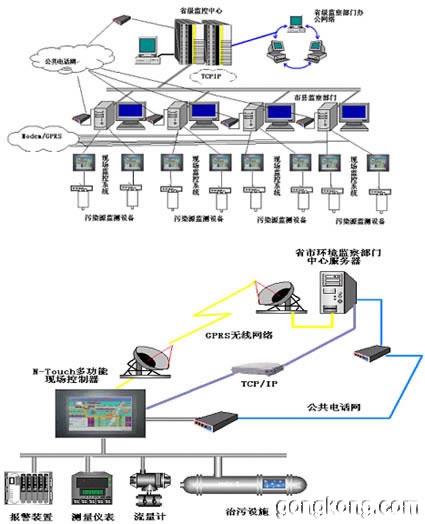

污染源现场监控系统总体设计方案包括国家环保局、省级环保局、市(县)环保局和企业四级监控系统。从国家环保总局、省级环保局或市(县)环保局任何一级均可通过计算机网络系统及时、准确了解污染源的状况。 针对环保行业四级体系结构应用,北京昆仑通态自动化有限公司即时推出了环保行业专业构件,它们与三大软件系列形成一个统一的整体,通过对这些软件功能的增减组合,并与硬件相配合,变可应用在省、市、企业、现场等多个应用领域。 用户需求 可供产品 现场级监控 N-Touch现场控制器+MCGS嵌入版组态软件同时提供高中低三种方案 企业级监控 MCGS通用版组态软件+行业化构件,使用企业级应用功能构件 市(县)级监控 MCGS通用版组态软件+MCGS网络版组态软件+行业化构件,使用市(县)级应用功能构件 省级监控中心 MCGS通用版组态软件+MCGS网络版组态软件+行业化构件,使用省级应用功能构件 远程、移动监控 MCGS网络版组态软件 远程、移动监控 MCGS网络版组态软件 从企业级、市(县)级到省级监控,都使用了MCGS通用版,MCGS通用版是整个系统的核心。在具体应用到每个工程时,可以选用不同点数的版本,以节省用户开支: l 企业级: MCGS通用版64至256点可选,根据情况确定 l 市(县)级: MCGS通用版或网络版无限点可选 l 省级: 无限点 行业化构件也根据不同使用要求,确定选用不同的功能: l 企业级: 重点选用不同设备采集的功能模块、简单统计及应用模块,突出无人值守所需的稳定性; l 市(县)级: 重点选用地区级通讯模块,以及市县一级统计、分析、上传等所需的功能构件; l 省级: 重点选用大容量数据存贮体系结构(MCGS7.0)、多种网络数据通讯构件,省级统计、分析等所需的功能构件。 行业化版本的概念只是一个相对的概念。在具体应用时,每个工程都可根据需要确定所需的功能模块,删减不需要的模块。本方案只是推出了一个方案,在实际选型时,本方案可以独立运行,并与第三方环境监控系统配合使用。 昆仑通态这次主推的这套专业解决方案的主要功能从以下几个方面体现: 系统功能 通用组态功能 l 行政分布地理信息图绘制 l 污染源的地理分布图绘制 l 网络结构图绘制 l 各种污染源排污状况图组态 l 各种实时曲线组态 l 各种历史曲线的组态 l 各种实时报表的组态 l 各种历史报表的组态 l 网络通讯设备及接口组态 包括与各市(县)污染源监控站的通讯接口,重点企业的污染源监控设备的直接通讯接口。 l 与其它系统的通讯接口组态 MCGS组态软件提供了OPC、ODBC、DDE、XML、标准通讯协议等多种式的接口,满足省级其它系统与之交换数据。 以上功能由MCGS组态软件组态实现,用户利用MCGS提供的工具、脚本等,根据需要自由组态。这个功能是通用组态软件的强项,也是MCGS组态软件的最大优点。北京昆仑通态自动化科技有限公司有专业的工程部门,可以根据用户要求完成组态功能,在系统移交至用户后,用户可以自己维护系统,并增加新的界面。 基本业务功能 l 污染源数据采集、记录与显示 l 污染源企业定位显示功能 l 污染超标等报警功能 报警数据可由采集设备产生,可由市(县)组监控站产生,也可直接在省组监控中心产生。对产生的报警数据提供多种处理,包括: 1、 报警条文字 2、 报警音响、电铃、电笛等 3、 打印输出 4、 模拟盘指示灯 5、 提交上级系统 6、 寻呼机 7、 自动远程控制(可选) 8、 报警数据按时间、片区、设备等分类统计 9、 报警数据的历史查询

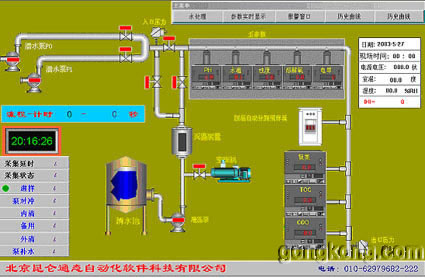

组态图
l 远程诊断、控制、参数设置; 1、 远程诊断现场采集设备的运行状态 2、 远程设置现场采集设备的运行参数 3、 远程对现场采集设备进行组态 4、 远程对现场采集设备软件升级 5、 远程设置、控制污染治理设备的开关 6、 远程设置、控制污染治理设备的采样时间、采样类型、采样周期等运行参数 l 数据统计与分析功能 对污染源的基础数据按不同的时间跨度、不同区域、不同行业等多种条件,涵盖排污量、现场监测设备运转状况、污染物排放量环境监理档案及环境监理报告等多项内容的统计与分析。 l 用户及权限功能 l 日志功能 l 系统管理 l 与国家环保总局数据通讯功能 中心机可向上级机发送各种污染数据、故障数据及各种统计报表。 以上功能由MCGS组态软件提供,在组态环境下组态后,在运行状态下这些功能可以直接运行。 管理流程功能 l 污染源基本信息管理 l 污染源企业信息管理 l 污染源监控设备信息管理 l 监理机构基本信息管理 l 人员信息管理 l 监理机构联系单信息管理 l 征收排污费信息管理(包括在线收费和离线收费) l 现场检查信息管理 l 污染事故及纠纷信息管理 l 限期治理项目监理信息管理 l 投诉举报,事故纠纷处理管理 l 工作汇总信息管理 l 行政处罚信息管理 上述功能由MCGS针对环保行业专门定制,定制的方式是以VB开发,形成一个个独立的构件,这些构件与MCGS实时数据库交换数据,以MCGS提供的业务流程模板为核心,形成与监控一体化的系统。 扩展业务功能 l 统计、分析及专家决策 根据环境监理报告制度报表采集标准,生成各种统计数据,以表格等多种形式供环保决策人员参考,在历史数据足够多时,逐步形成专业辅助决策系统。 l 内嵌GIS系统 提供GIS引擎,提供地理信息系统与环保监测的无缝接合 l 远程市(县)级监控系统托管功能 提供对某些市(县)级监控系统的远程托管,有时也对重点污染企业的监控系统进行远程托管。 l 远程及移动监控 通过GSM、GPRS及MCGS嵌入式的结合,实现基于Internet的远程监控,以及车载移动监控系统。
