产品特点

● 开发周期短：用户不需要了解P R O F I B U S开发技术，不需要购买P R O F I B U S开发系统，也不需要自己编写G S D文件，就可在短时间内完成开发具有自主知识产权的P R O F I B U S产品；

● 应用简单：用户产品的C P U通过串行接口向接口板读/写输入/输出数据，接口板自动将其转换成P R O F I B U S - D P协议与P R O F I B U S主站进行通信。

● 完整的技术资料：《P B - O E M 2 - X产品手册》、《O E M 2调试实验系统使用手册》、《P R O F I B U S产品开发技术要点》，全部资料都可在网上下载

● 应用广泛：可广泛用于各种产品,如：变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种渌推鳌⒅悄芟殖〔饬可璞讣耙潜淼鹊取?lt;/p>

● 以O E M方式提供：因此用户对产品有自主知识产权、品牌和商标注册权。

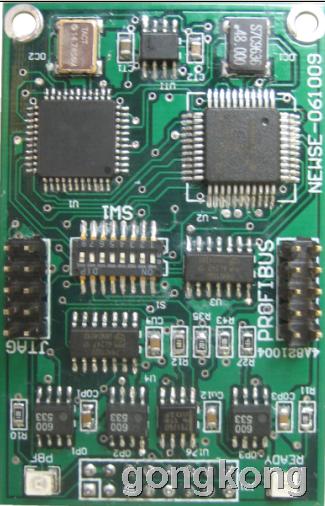

PB-OEM2-SE

 PB-B-OEM2-SE

PB-B-OEM2_SE技术指标

（1）标准P R O F I B U S - D P从站接口，符合I E C 6 1 1 5 8 T Y P E 3 P R O F I B U S国际标准；

（2）标准P R O F I B U S - D P驱动接口, 波特率自适应，最大波特率6 M；

（3）P R O F I B U S 输入/输出数量可自由设定，最大2 0 0字节输入+ 2 0 0字节输出；

（4）P B - O E M 2 - S E接口板与用户模板之间数据交换报文长度可由用户设定，最大为：2 0 2字节；

（5）可实现P R O F I B U S用户参数化功能：用户模板可将一次性设置的参数在主站配置中设定，如温度上限报警值等；O E M 2 - S E的用户最大参数化长度可以达到5 0个字节；

（6）接口板与用户板接口为T T L异步串口，使用S W 1 ~ S W 3可选择：指定7种波特率：9 6 0 0、1 9 . 2 K、3 8 . 4 K、5 7 . 6 K、1 1 5 . 2 K、4 6 0 . 8 K、1 . 8 4 3 2 M；

（7）接口板与用户模板通信有字符偶校验和纵向报文字节校验和，保证数据安全性；

（8）接口板内设有备份I / O通信缓冲区，可保证实现P R O F I B U S与串口通信数据的完整性（一致性）和同步要求。

（9）需用户板供电2组D C 5 V±5 % , V C C / G N D - 1 5 0 m A和5 V / 0 V - 1 0 0 m A；

（1 0）环境温度：运输和存储：- 4 0℃～+ 7 0℃ 工作温度：- 2 0℃～+ 5 5℃

（1 1）工作相对湿度：5～9 5 %

（1 2）外形尺寸：（宽）4 2 m m×（长）6 5 m m

PB-OEM2-SEA

 PB-OEM2-SEA

PB-OEM2-SEA技术指标

安全认证： U L r e c o g n i t i o n 2 5 0 0 V r m s f o r 1 m i n u t e p e r U L 1 5 7 7

C S A C o m p o n e n t A c c e p t a n c e N o t i c e # 5 A

V D E C e r t i f i c a t e o f C o n f o r m i t y

D I N E N 6 0 7 4 7 - 5 - 2 ( V D E 0 8 8 4 P a r t 2 ) : 2 0 0 3 - 0 1

D I N E N 6 0 9 5 0 ( V D E 0 8 0 5 ) : 2 0 0 1 - 1 2 ; E N 6 0 9 5 0 : 2 0 0 0

V I O R M = 5 6 0 V p e a k

（3）S W 1拨码：与S W 1 . 1、1 . 2、1 . 3选择波特率9 . 6 K～1 . 8 4 3 2 M，与O E M 2 S E兼容。S W 1 . 4～S W 1 . 8不用

（4）D P插座的软线扩充使用新的外接口扩展板，详见《P B - O E M 2 - S E A产品手册》

（5）J 1 - 1 6管脚定义与O E M 2 S E完全相同，只是7和1 5脚悬空不用。详见《P B - O E M 2 - S E A产品手册》

（6）P R O F I B U S - D P支持9 . 6 K ~ 1 2 M，自适应。

（7）D P最大参数，输入+输出：2 0 8字节+ 2 0 8字节；用户参数：4 8；最大C O N F I G数据个数：8

（8）串口最大参数，输入+输出：2 1 0字节+ 2 1 0字节；波特率：9 6 0 0～1 . 8 4 3 2 M可选

 PB-OEM2-SHE

PB-OEM2-SHE

SHE技术指标

（1）S H E在板型、管脚定义、插座与S E不同，其余技术指标与S E完全相同

（2）板型尺寸：3 9 m m×4 4 m m。2×1 3脚间距2 . 0 m m插座。

 PB-OEM2-ANKRI（图省略）

 PB-OEM2-ANKRI 技术指标

（1）A N K R I在板型、管脚定义、插座与S E A不同，其余技术指标与S E A完全相同

（2）板型尺寸：4 0 m m×2 8 m m。1×1 4脚间距2 . 5 4 m m插座插座。

PB-OEM2-SI（图省略）

PB-OEM2-SI技术指标

（1）P B - O E M - S I是O E M 2系列中功能最强一款产品。在功能、板型、管脚定义插座方面均有特别处。

（2）支持P R O F I B U S - D P / V 0 / V 1 协议，符合标准P R O F I B U S - D P从站接口，符合I E C 6 1 1 58 T Y P E 3 P R O F I B U S国际标准；

（3）标准P R O F I B U S - D P驱动接口, 波特率自适应，最大波特率1 2 M；

（4）P R O F I B U S 输入/输出数量可自由设定，最大2 4 4字节输入+ 2 4 4字节输出；

（5）支持外部诊断功能，最大外部诊断参数长度2 4 0个字节

（6）支持用户参数化功能，最大用户参数化长度2 4 0个字节；

（7）串口可选择7种波特率：9 6 0 0、1 9 . 2 K、3 8 . 4 K、5 7 . 6 K、1 1 5 . 2 K、4 6 0 . 8 K、1 . 8 4 3 2 M；

（8）串口数据交换报文长度可由用户设定，最大为：2 4 6字节；

（9）接口板与用户模板通信有C R C校验和，保证数据安全性；

（1 0）接口板内设有备份I / O通信缓冲区，可保证实现P R O F I B U S与串口通信数据的完整性（一致性）和同步要求。

（1 1）供电2组D C 5 V , V C C / G N D和5 V / 0 V

（1 2）环境：运输和存储温度：：- 4 0℃～+ 7 0℃、工作温度：- 2 0℃～+ 5 5℃、工作相对湿度：5～9 5 %

（1 3）外形尺寸：3 5 m m×5 7 m m。

（1 4）插座：2×5脚间距2 . 5 4 m m插座×2，插座
