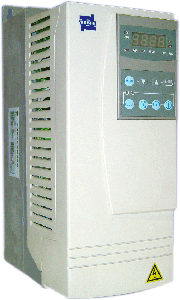

产品说明

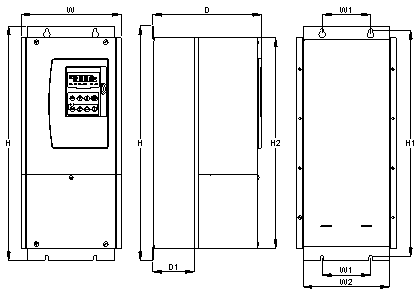

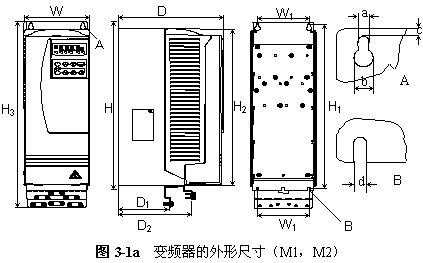

型号及技术参数： TVF2××× 022 030 040 055 075 110 150 185 220 300 外形规格 M1 M2 M3 M4 额定输 入电压U1N V 三相交流380±20%，48-63Hz。 电机功率 PN(平方转矩) kW 3.0 4.0 5.5 7.5 11 15 18.5 22 30 37 输入电流I1NSQ A 6.2 8.3 11.1 14.8 21.5 29 35 41 56 68 额定输 出电流I2NSQ A 6.6 8.8 11.6 15.4 23 30 38 44 59 72 最大输出 电流I2NSQmax A 7.4 9.9 13.2 17.4 25.3 34 45 57 66 88 电机功率PN (恒转矩和恒功率) kW 2.2 3.0 4.0 5.5 7.5 11 15 18.5 22 30 输入电流I1N A 4.7 6.2 8.3 11.1 14.8 21.5 29 35 41 56 额定输出电流I2N A 4.9 6.6 8.8 11.6 15.4 23 30 38 44 59 最大输 出电流I2Nmax A 7.3 9.7 12.8 16.8 23 33 42 48 65 79 输出电压U2 V 0～U1 开关频率fsw kHz 4(标准)；8(低噪音) 限幅保护 过流(峰值) A 20.3 27.5 37 48 64 76 99 125 145 195 过压: 跳闸限制 Vdc 842(对应624VAC输入) 欠压: 跳闸限制 Vdc 333(对应247VAC输入) 过热保护 ℃ 95(散热器) 最大电缆长度 fsw=4KHz fsw=8KHz m 100 50 200 100 200 100 200 100 导线线径和端子紧固力矩 功率端子 mm2 6/力矩1.3～1.5Nm 16/力矩1.5～1.8Nm 35/力矩3.2～3.7Nm 控制端子 mm2 0.5～1.5/力矩0.4Nm 　　功率等级是按连续工作制确定，这些参数于海拔1000米以下有效。 　　低噪音设定仅适用于带键盘的装置。如果应有的环境温度为0～40℃，PN和I2要降到80%。电机电缆要选择屏蔽电缆。 　　请使用60℃的功率电缆。(如果环境温度高于45℃，请使用75℃的功率电缆) TVF2××× 370 450 550 750 外形规格 M5 M6 额定输入电压U1N V 三相交流380±20%，48-63Hz 电机功率PN (平方转矩) kW 45 55 75(60) 90 输入电流I1NSQ A 91 115 127 182 额定输出电流I2NSQ A 89 112 124 178 最大输出电流I2NSQmax A 98 123 136 196 电机功率PN (恒转矩和恒功率) kW 37 45 55 75 输入电流I1N A 76 92 113 157 额定输出电流I2N A 75 90 110 152 最大输出电流I2Nmax A 112 135 165 228 输出电压U2 V 0～U1 开关频率fsw kHz 4(标准)；8(低噪音) 限幅保护 熔断器规格 A 125 125 160 200 过流(峰值) A 225 270 330 450 过压: 跳闸限制 Vdc 842(对应624VAC输入) 欠压: 跳闸限制 Vdc 333(对应247VAC输入) 过热保护 ℃ 95(散热器) 最大电缆长度 fsw=4KHz fsw=8KHz m 200 100 200 100 200 100 200 100 导线线径和端子紧固力矩 功率端子 mm2 电缆规格：35mm2 60mm2 紧固力矩8-10Nm 控制端子 mm2 导线规格：0.5～1.5 mm2/紧固力矩0.5-1Nm 主要性能 规范 规范 输入 电源电 压及频率 三相380V±20%，48-63Hz 输 出 输出频 率范围 0～300Hz 设定 分辨率 数字设定：0.1Hz；模拟设定：最高频率设定值的0.1%。 频率精度 模拟设定：±0.2% (25±10℃)数字设定：±0.01%(-10～+50℃) 过电流 承受量 额定输出电流的150%，1分钟。 控 制 控制方式 优化空间电压矢量PWM 转矩补偿 起动时自动转矩提升，达到150%以上。 转差补偿 补偿带负载时的速度降落，提高机械特性硬度。 瞬间停 电再起动 瞬时停电后恢复供电时，变频器自动再起动。 上下 限频率 可设定上限频率和下限频率 跳跃频率 跳跃频率可设定2组 转速跟 踪再起动 不使运转中的电动机停止，就能切换到变频方式中运转。 加减 速时间 a)1～1800s，能独立设定4种加减速时间； b) 可由数字输入端口选择。 加减速 积分类型 可选择线性、快S、缓S及慢S曲线，满足不同用途的需要。 运行控 制模式 本地控制(LOC)模式：起/停/方向和给定均仅由键盘控制； 外部控制(REM)模式:起/停/方向命令可编程，可以来自键盘或数字输入端口或RS485串行通讯控制。 给定可编程，可以来自键盘或模拟输入或RS485串行通讯。 停车方式 选择自由停车、减速停车及减速加直流制动停车。 低噪音 运行控制 调制频率可由4KHz设为8KHz以降低运行噪音。 PID闭 环控制 可适用于流量、压力、温度等多种不同的闭环控制系统。TVF2000有两套PID运行参数，可在运行中切换，以满足系统惯性变化较大或不同的系统切换运行的需要。 给定 键盘给定：由p和q键以Hz或%给定。 模拟输入给定：通过电位器以0～10VDC电压信号，或4～20mA 直流电流信号给定。 多步频率选择设定：由最多3个数字输入端口的组合，可选择1～7步频率运行，当组合全为0时，AI1有效。 运行状态 输出信号 继电器输出：可选择表示就绪、运行、故障、监视、等运行状态，PFC应用时可使主辅电机切换运行。 模拟输出：可选择表示频率、电流、电压、转速等运行参数，输出信号为4(0)～20mA直流电流信号。 显 示 运行/停止时 显示频率、电流等。 设定时 显示设定的参数组号、参数号或设定的参数值。 功能操 作时 显示正在操作的功能提示信息，如:“9—5”表示参数上传正在进行中。 报警、故障时 显示各种报警、故障代码。 参数拷贝 参数上传 主机参数拷贝到键盘 参数下传 键盘参数拷贝到主机 保 护 过载保护 监测变频器的输出负载电流，保护变频器。 过压保护 监测直流母线的过电压，保护变频器。 浪涌电 压保护 输入电源侧线间或对地有浪涌电压时，保护变频器。 欠电 压保护 监测直流母线的电压降落；电压降低时，电动机电流增大，当电压低于265V时，保护电动机。 过热保护 监测散热器的温度，保护变频器。 短路保护 变频器输出侧短路或过电流时，保护变频器。 对地短 路保护 变频器输出侧对地短路时，保护变频器。 电动机 过热保护 由变频器电子热继电器对电动机进行过载保护。 环 境 使用场所 室内，海拔低于1000米，无腐蚀性、易燃性气体，无灰尘、油雾和水滴等，防止阳光直射。 使用温度 -5℃～+40℃ 使用湿度 20～95%RH (不结露) 振动 ≤0.6g (5.9m/s2) 保存温度 -25℃～+65℃ 外形尺寸(M1，M2) 尺寸(mm) 外形规格 M1 M2 M3 M4 M5 M6 W 125 125 202 204 368 441 W1 98 98 98 98 240 290 W2 175 176 H 330 430 474 599 H1 318 417 458 583 590 724 H2 300 400 426 551 567 694 H3 373 473 D 209 221 221 292 283 283 D1 105 117 85 154 D2 147 159 a 5.5 5.5 6.5 6.5 10 12 b 10 10 13 13 18 20 c 5.5 6.5 8.0 8.0 d 5.5 5.5 6.5 6.5 10 12 重量(kg) 5.5kg 8.5kg 10.5kg 16kg 32kg 外形尺寸(M3，M4，M5，M6)
